Para fabricar una bancada alta con medidas específicas debe considerarse el material de construcción y el proceso de fabricación de la misma. La bancada es una de las partes más importantes de las máquinas herramienta, pues sobre estas se estructura y erige toda la máquina. Se caracterizan por su rigidez y la capacidad para soportar piezas de grandes dimensiones.

¿Qué es la bancada?

La bancada es la estructura fija de toda máquina herramienta. Es la base sobre la que se construye la máquina, de ahí que reciba el nombre de base o banco. La principal característica de toda bancada, sin importar el tipo que sea, es su rigidez, algo que hace mención al tipo de materiales con los que se fabrica (deben ser muy resistentes a las altas temperaturas), pero también a su capacidad para soportar las velocidades de mecanizado.

Es importante tener en cuenta que, si una bancada tiembla o se mueve mientras se lleva a cabo el mecanizado, pueden no obtenerse los resultados deseados. Las bancadas son necesarias en las máquinas herramienta debido a las deformaciones de su estructura, que terminarían por condicionar la precisión del mecanizado.

En esta parte de la máquina herramienta se colocan los otros elementos del equipo, pero sostener estos materiales no es la única labor de las bancadas. Deben ser capaces de asegurar las fuerzas de corte y permitir el desplazamiento adecuado de las partes de la máquina (como los carros). Y es que las bancadas, además de ser la base y estructura de una máquina, son el medio por el que se desplazan los elementos móviles del equipo. Pueden ser los carros o puede ser la mesa. El movimiento de avance y retroceso lo hacen a través de guías que se instalan sobre la bancada y son superficies de apoyo especiales.

Tipos de bancadas

Pese a su rigidez, las bancadas no tienen que posicionarse siempre en horizontal al cabezal de la pieza, sino que pueden construirse siguiendo las necesidades de la máquina. Es así como existen distintos tipos de bancos para las máquinas, como las planas, las inclinadas y la bancada alta, cuyas medidas, en alto, superan a las dos anteriores.

Las bancadas pueden variar en función de la máquina herramienta de la que se trate. En los tornos, por ejemplo, destacan la bancada plana y las máquinas que la poseen se denominan tornos tipo taller y pueden mecanizar piezas de grandes dimensiones. Cuando se trata de tornos de bancada inclinada, se mecanizan piezas pequeñas como los racores.

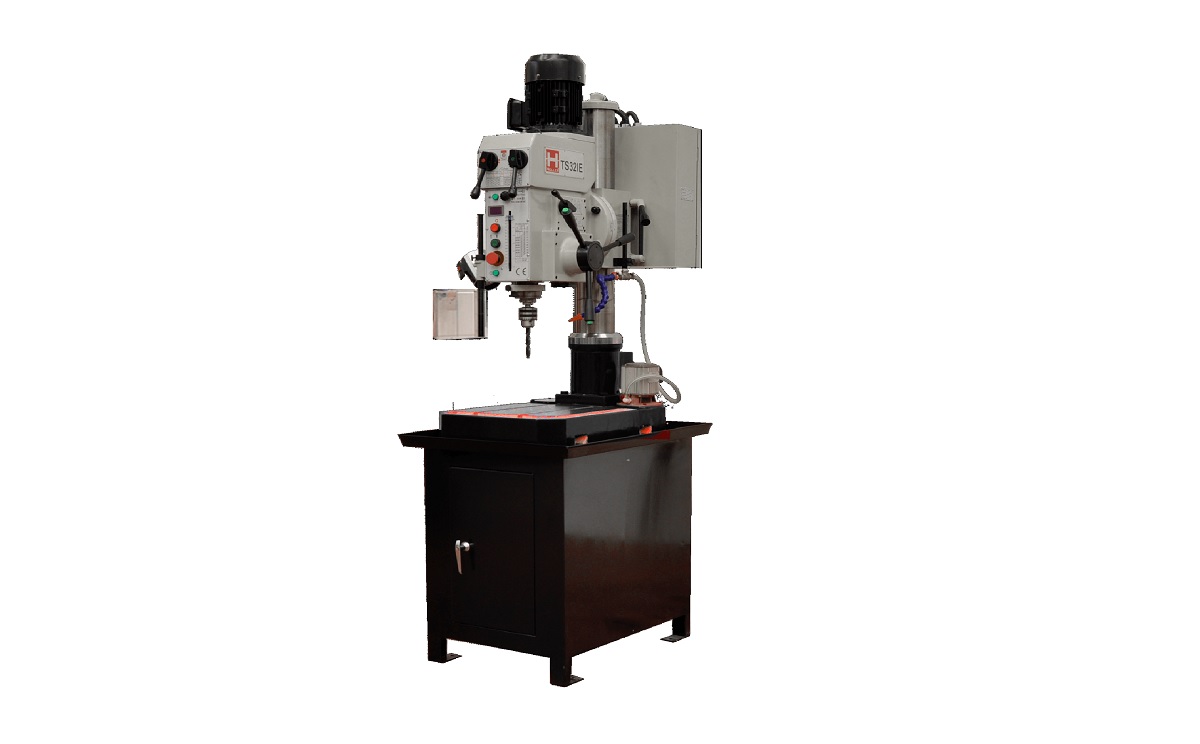

En las máquinas herramienta más compactas, como las fresadoras, los taladros de sobremesa y las rectificadoras, entre otras, lo común es encontrar bancada alta y con medidas de longitud más estrechas que una bancada horizontal, pero superiores en alto.

Bancada alta: medidas y requisitos técnicos

Como ya hemos adelantado, la bancada alta suele destinarse a máquinas herramientas de dimensiones reducidas y que operan en vertical o en sobremesa. ¿Qué requisitos debe cumplir una bancada para que sea eficaz? Para empezar, esta parte de la máquina debe contar con la adecuada disposición de los demás elementos de una máquina; esto garantiza que exista precisión en los mecanizados.

Por otra parte, las bancadas deben contar con una rigidez estática y dinámica, tener puentes y columnas y gran resistencia al desgaste producido no solo por las guías que se desplazan sobre la misma, sino por las vibraciones producidas durante el mecanizado.

Material de construcción

Elegir el material adecuado de construcción de las bancadas depende de las condiciones de trabajo en el taller, así como del tipo de mecanizado que se realice y, en general, del uso que se le dé a la máquina herramienta. Hoy en día, pese a las diferencias respecto a sus dimensiones, casi todas las bancadas se construyen utilizando los mismos materiales:

• Hierro fundido en gris. Este es el elemento más común con el que se fabrican las bancadas. Cuando las guías pertenecen al cuerpo de la misma y no son elementos montados sobre ella, entonces el hierro debe contar con una gran resistencia al desgaste.
• Para máquinas más reducidas, como las de bricolaje y que no requieren grandes mecanizados, la bancada alta puede estar hecha en hierro fundido CY 18-36, que posee una dureza HB-60-230.
• Cuando la bancada alta tiene medidas de configuración simple con pared (entre 10 a 30 mm de espesor), entonces se utiliza el hierro fundido tipo CY 21-40; si el espesor aumenta de 20 a 60, entonces el hierro será tipo 28-40. Si el espesor aumenta, también lo tendrá que hacer el tipo de hierro fundido empleado.

Elaboración de bancada alta y sus medidas

Existen dos métodos para fabricar bancadas, sin importar el tipo que sea:

• Por fundición: este tipo de bancadas son las que se elaboran con hierro fundido.
• Por soldadura: para las que se fabrican con acero al carbono.

Escoger el método de fabricación de la bancada depende de aspectos económicos y técnicos que ambas formas de construcción aportan. Las bancadas altas de hierro fundido, por ejemplo, requieren menor complejidad que las de acero, por ello son más económicas y es la técnica más empleada cuando se trata de la producción de máquinas en serie.

Por su parte, las bancadas por soldaduras se construyen cuando se desea elaborar máquinas en un corto período de tiempo y cuando no se recomienda construir los moldes de hierro para la fundición.
